拨号咨询
在消失模铸造工艺中，白模粘贴作为连接单个泡沫组件、形成完整铸造模型的核心环节，其工艺标准化直接影响铸件精度、成品率及生产效率。近日，安徽雄狮新材料领导针对在巡视车间生产状况时发现白模粘贴工序中同一产品不同工人粘贴出现明显差异的现象，经过管理层小组研讨，提出了工序生产标准化的要求。
01工装与材料标准化企业统一配备高精度定位工装，针对不同铸件设计专用定位夹具，确保组件拼接误差≤0.2mm。选用软化点为55-65℃的环保型热熔胶，其发气量比传统粘结剂降低40%，且干燥后拉伸强度≥1.2MPa。辅助材料包括厚度0.1mm的耐高温纸胶带、宽度10-20mm的刮胶板，均需经过防静电处理。
02预处理流程标准化
白模组件需经过恒温恒湿预处理：温度20±2℃，湿度40%-60%，放置时间≥4小时，避免因泡沫收缩导致尺寸偏差；对接面采用专用砂纸打磨，表面粗糙度控制在Ra1.6-Ra3.2之间，去除切割残留的毛刺和碳化层；打磨后使用压缩空气（压力0.4-0.6MPa）吹扫组件，确保粘接面无粉尘杂质。

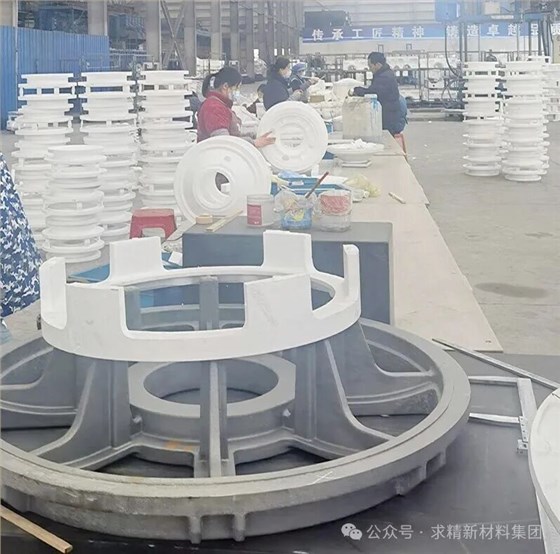

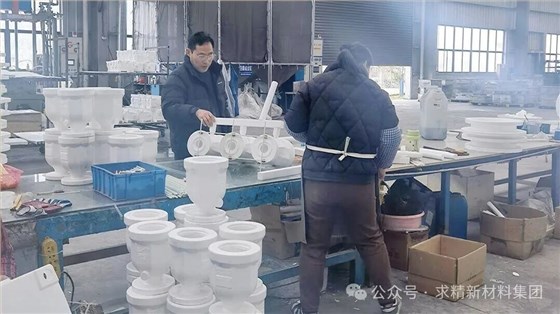

拼接时采用“先定位后施压”方式：对准工装定位销后，用橡皮锤均匀敲击组件边缘，避免局部应力集中。施压标准：使用专用夹具施加0.05-0.1MPa的压力，保持时间≥2分钟，大型组件需延长至5分钟。位置偏差检测：用游标卡尺测量关键尺寸，偏差超过0.3mm时需重新粘接，粘接后在对接面边缘做永久性标识。

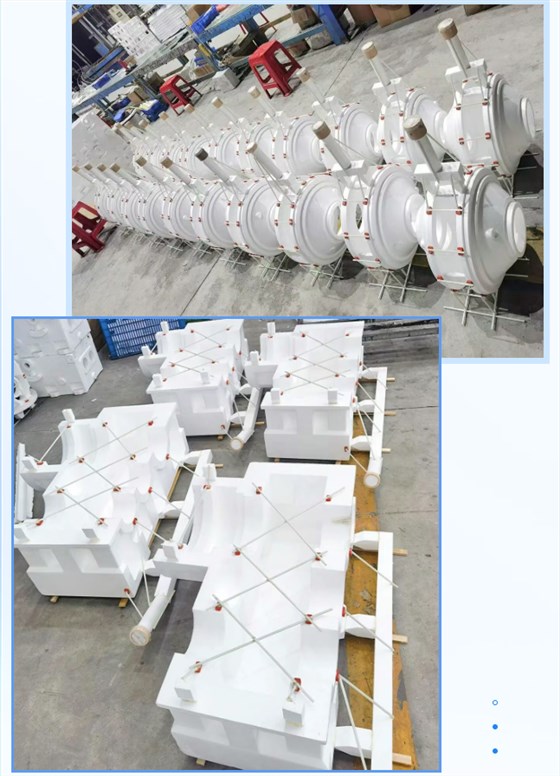

微小缝隙（≤0.2mm）：用同型号热熔胶修补，修补后打磨至与原表面平齐。较大缝隙（0.2-0.5mm）：填充耐高温密封胶，外部贴附纸胶带加固，待胶层固化后去除胶带。严重缺陷（缝隙>0.5mm或位置偏差超标）：使用专用电热丝切割分离组件，重新进行预处理和粘接。
